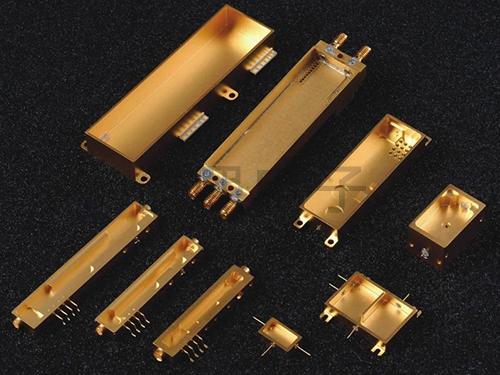

微波器壳

外壳与电路板地怎么连接？

外壳是金属的，中间是一个螺丝孔，也就是跟大地连接起来了。这里通过一个1M的电阻跟一个0.1uF的电容并联，跟电路板的地连接在一起，这样有什么好处呢？

1、外壳地如果不稳定或者有静电之类的，如果与电路板地直接连接，就会打坏电路板芯片，加入电容，就能把低频高压，静电之类的隔离起来，保护电路板。电路高频干扰之类的会被电容直接接外壳，起到了隔直通交的功能。

2、那为什么又加一个1M的电阻呢？这是因为，如果没有这个电阻，电路板内有静电的时候，与大地连接的0.1uF的电容是隔断了与外壳大地的连接，也就是悬空的。这些电荷积累到确定程度，就会出问题，需要与大地连接才行，所以这里的电阻用于放电。

3、1M的电阻这么大，如果外面有静电，高压之类的，也能降低电流，不会对电路内的芯片造成损坏。
